熱電阻是中低溫地區常用的溫度檢測儀器！

發布日期：2022-02-28 11:15:16瀏覽量：641

熱電阻是中低溫地區常用的溫度檢測儀器。它的主要特點測量高，穩定性好。其中，鉑熱敏電阻的測量高。它不僅廣泛應用于工業溫度測量，而且被制成標準參考儀器。
1.熱阻測溫原理及材料
熱阻溫度測量基于金屬導體的電阻值隨溫度升高而增大的特性。熱敏電阻器大多由純金屬材料制成。目前，鉑和銅的使用多。此外，鎳、錳和銠也被用來制造熱敏電阻。
2.熱阻類型
（1）普通熱阻：根據熱阻測溫原理，通過熱阻值的變化直接測量被測溫度的變化。因此，各種導線的電阻變化，例如熱電阻體的引出線，都會影響溫度測量。
（2）鎧裝熱電阻：鎧裝熱電阻是由感溫元件（電阻器）、導線、絕緣材料和不銹鋼套管組成的固體。其外徑一般為φ2-φ8mm，小φ0.25mm，與普通熱阻相比，具有以下優點：① 體積小，內部無氣隙，熱慣性測量滯后小；② 機械性能好，抗振動、抗沖擊；③ 可彎曲，易于安裝④ 使用壽命長。
（3）端面熱阻：端面熱阻感溫元件由經過特殊處理的電阻絲繞制而成，靠近溫度計的端面。與一般軸向熱阻相比，它能更準確、快速地反映被測端面的實際溫度，適用于測量軸瓦等零件的端面溫度。
（4）隔爆熱電：隔爆熱電阻通過特殊結構的接線盒，限制了接線盒內火花或電弧的影響，使殼體內爆炸性混合氣體爆炸，生產現場不會發生過載爆炸。防爆熱電阻可用于測量bla-b3c區域內有爆炸危險場所的溫度。
安裝熱電阻的注意事項
熱電阻的安裝應有利于測溫準確、安全可靠、維護方便，不影響設備運行和生產運行。為滿足上述要求，在選擇熱電偶和熱電阻的安裝位置和插入深度時，應注意以下幾點：
1.為了保證熱電阻的測量端與被測介質之間有足夠的熱交換，應合理選擇測量點的位置，盡量避免在閥門、彎頭、管道和設備的死角附近安裝熱電偶或熱電阻。
2.帶保護套的熱阻具有傳熱和散熱損失。為了減少測量誤差，熱電偶和熱電阻應具有足夠的插入深度：
① 對于測量管道中心流體溫度的熱電偶，其測量端一般應插入管道中心（垂直安裝或傾斜安裝）。被測流體管徑為200mm時，熱阻插入深度為100mm；
② 對于高溫、高壓、高速流體（如主蒸汽溫度）的溫度測量，為了減小保護套對流體的阻力，防止保護套在流體作用下斷裂，可采用淺埋保護管或熱套熱電偶，淺埋插入式熱電偶保護套管插入主蒸汽管道的深度不應小于75mm；熱套熱電偶標準插入深度為100mm；
③ 如果需要測量煙道內的煙氣溫度，盡管煙道直徑為4m，但熱電偶或熱電阻的插入深度為1m
④ 當測量元件的插入深度超過1m時，應盡可能垂直安裝，或增加支撐架和保護套。

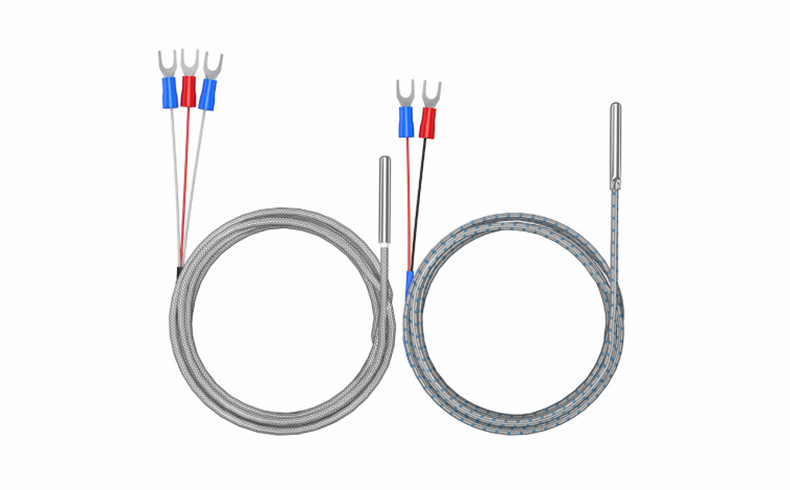

熱電阻是中低溫地區常用的溫度檢測儀器！_http://www.huangmao888.com_行業動態_第1張
